特征

⚪ 2 相步进电机，线圈电流（峰值）高达 2.8A，2A RMS     ⚪ STEP/DIR 接口，具有 8、16、32 或 64 微步引脚设置

⚪ 通过 MicroPlyer™ 插值实现 256 个微步的平稳运行     ⚪StealthChop2™ 静音电机运行

⚪ SpreadCycle™ 高动态电机控制斩波器                         ⚪StealthChop 的 StallGuard4™ 负载和失速检测

⚪ CoolStep™ 电流控制，节能高达 75%                         ⚪电压范围 4.75 至 29V DC

⚪ 低导通电阻，低发热LS 170mΩ & HS 170mΩ（典型值在25°C时）                     ⚪低功耗待机，符合待机能源法规

⚪内部感应电阻器选项（无需感应电阻器）                        ⚪被动制动、续流和自动断电

⚪单线 UART 和 OTP 用于高级配置选项                            ⚪用于独立运动的集成脉冲发生器

⚪全面保护和诊断                                                             ⚪紧凑的 QFN 封装，具有大热棒

其他详细信息

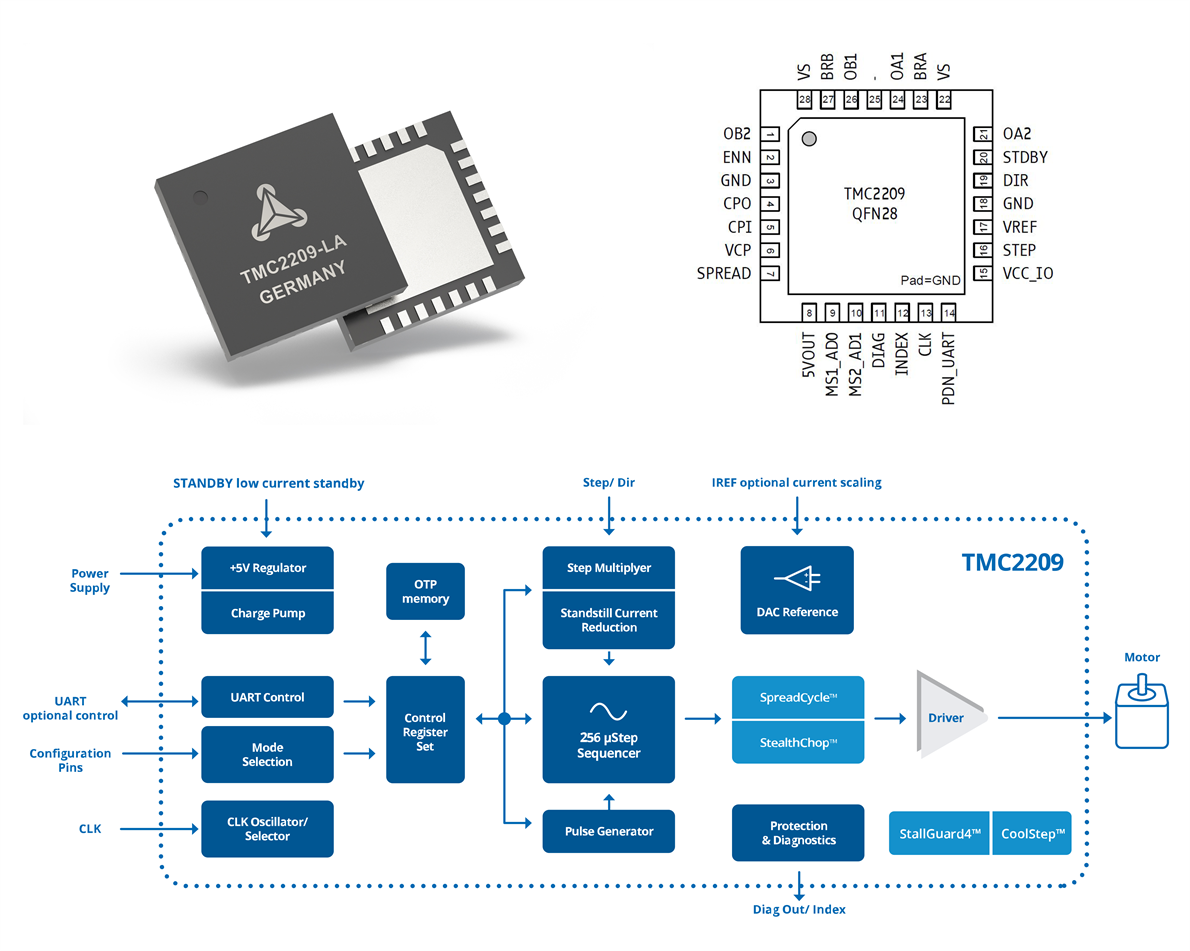

       TMC2209 是一款用于两相步进电机的超静音电机驱动器 IC   ADI Trinamic 先进的 StealthChop2™斩波器确保无噪音运行、最高效率和最佳电机扭矩。其快速电流调节以及与 SpreadCycle 的可选组合™在添加 StallGuard4 时允许高动态运动™用于无传感器归位。集成功率 MOSFET 可处理高达 2A RMS 的电机电流，具有保护和诊断功能，可实现稳健可靠的运行。简单易用的 UART 界面开启了调谐和控制选项。将应用程序优化存储到 OTP 内存。业界最先进的 Step/Dir 步进电机驱动器系列将设计升级为无噪音和最精确的运行，以实现经济高效且极具竞争力的解决方案。

应用

• 兼容设计升级           • 3D 打印机         • 打印机、POS

• 办公和家庭自动化          • 纺织、缝纫机        • 闭路电视， 安保

• ATM， 现金回收机            • 暖 通 空调
