特征

⚪ 2 相步进电机，线圈电流高达 2A（峰值）    ⚪ STEP/DIR 接口，具有 4、8、16 或 32 微步引脚设置

⚪ 通过 MicroPlyer™ 插值实现 256 个微步的平稳运行     ⚪StealthChop2™ 静音电机运行

⚪ SpreadCycle™ 高动态电机控制斩波器      ⚪斩波器方案的引脚选择

⚪ 电压范围 4.75 至 36V DC                        ⚪低RDSon LS 280mΩ & HS 290mΩ（典型值在25°C时）

⚪ 自动待机电流降低（可选）                       ⚪单线 UART 和 OTP 用于高级配置选项

⚪用于独立运动的集成脉冲发生器                  ⚪全面保护和诊断

⚪可选择 QFN 和可润湿 QFN 封装以实现最佳拟合

其他详细信息

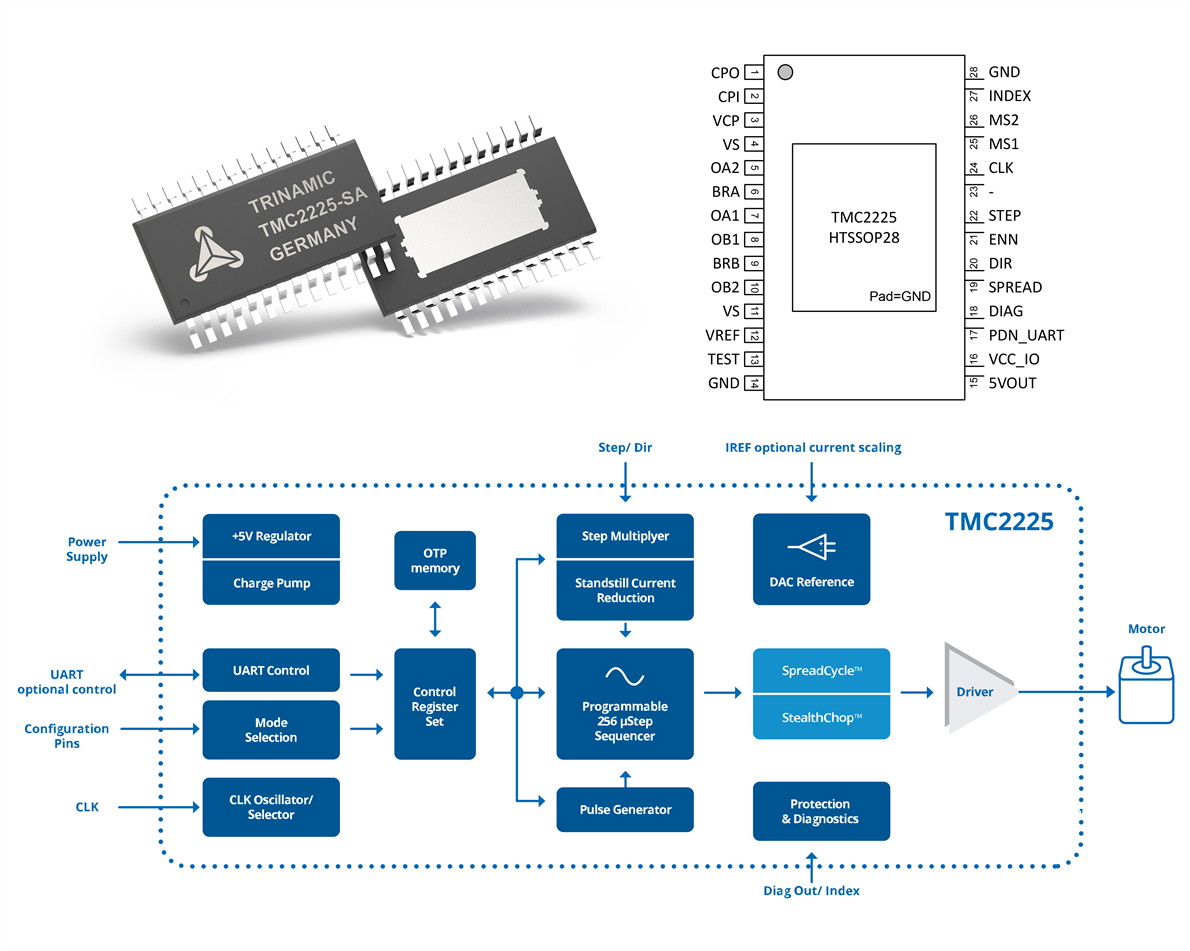

       该TMC2225为 3D 打印、相机、扫描仪和其他自动化设备应用提供集成电机驱动器解决方案。该器件具有集成的微步进分度器，完全无噪声的电流控制模式 StealthChop2™并用于驱动双极步进电机。输出驱动器模块由配置为全 H 桥的低 RDSon N 沟道功率 MOSFET 组成，以驱动电机绕组。TMC2225 能够从每个输出驱动高达 2A（峰值）的电流（通过适当的散热）。TMC2225 设计用于 4.75 至 36V 的电源电压。该器件具有步进和方向接口，可配置数字引脚。

应用

• 兼容设计升级           • 3D 打印机         • 打印机、POS

• 办公和家庭自动化          • 纺织、缝纫机        • 闭路电视，安保

• ATM，现金回收机            • 暖通空调
