USB转RS485/422二合一转换器

 现在给大家介绍的是成本十块钱不到的USB转RS485/422二合——转换器

       拆开转换器，可以看到设计大致如下所示，有两颗MX3082作为485/422的收发芯片，USB转串口使用了一颗CH340G。

背面则是485/422和USB的防护器件。采用的是SMAJ6.5CA和USBLC6-2SC6。

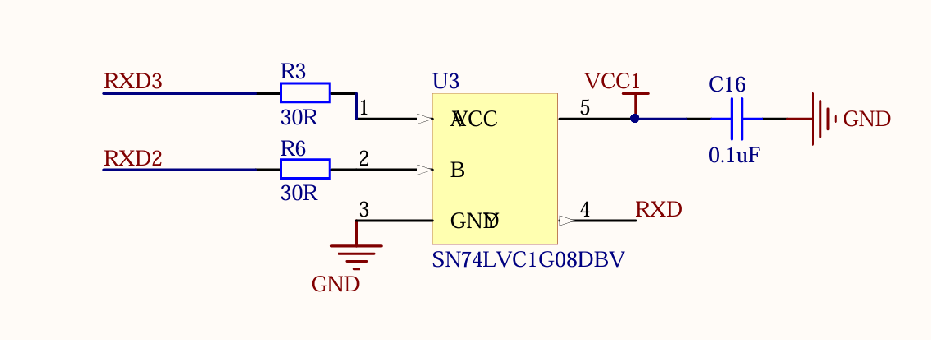

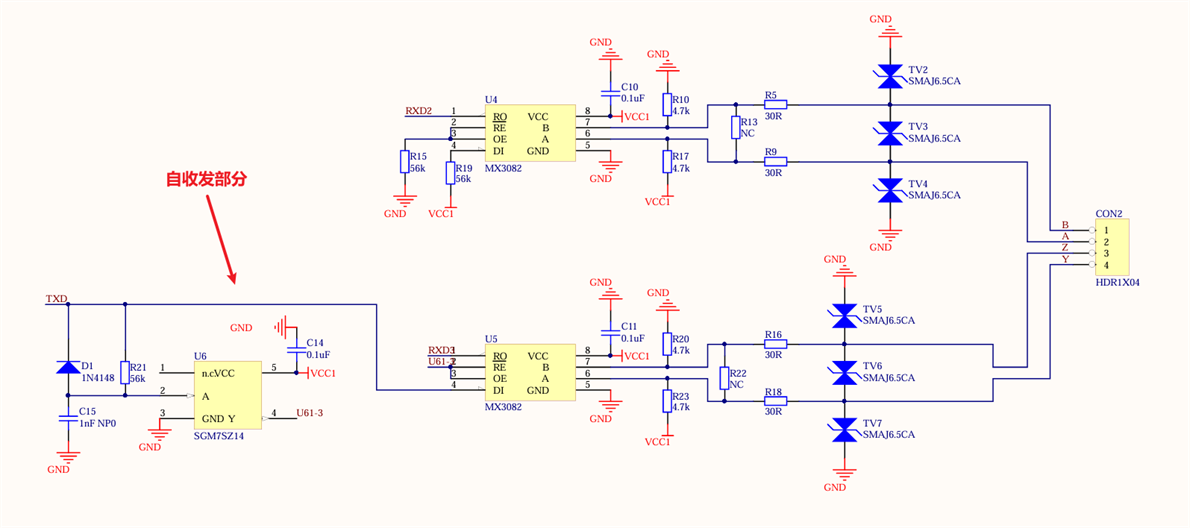

主要的自收发部分和RS485/422部分的电路如下所示，两个485的芯片的RO使用与门与到了一起，这样就实现了RS422与485的兼容：

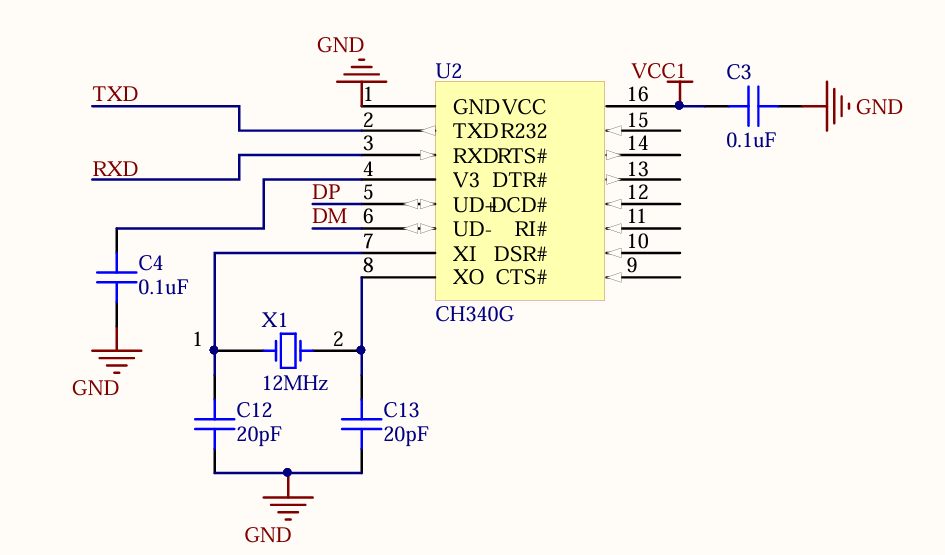

串口使用CH340G，这个芯片需要外置晶振。

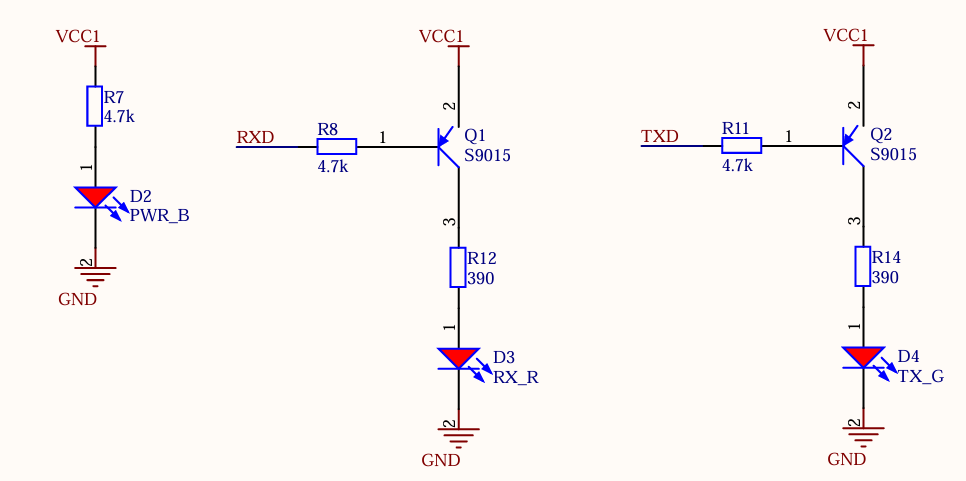

指示灯部分电路如下所示，使用三极管间接控制LED灯。

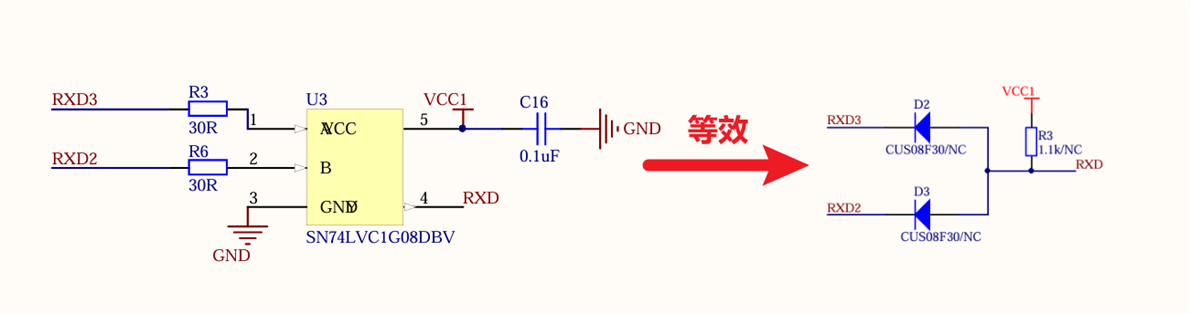

与门部分，也可以使用肖特基做，群友给我寄了两个版本的转换器，其中的一个使用的是肖特基搭建的双输入与门，也是为了消耗自己手头肖特基二极管的库存，也是蛮巧妙的。当RX3和RX2其中有一个为0时，RXD输出为0。：

公版外壳1.4

ch340g 1.9

mx487 0.8x2

两个逻辑门 0.3x2

5.08 4pin 2.07

这个塑料外壳挺好的，挺适合这种转换器之类的小设计。
