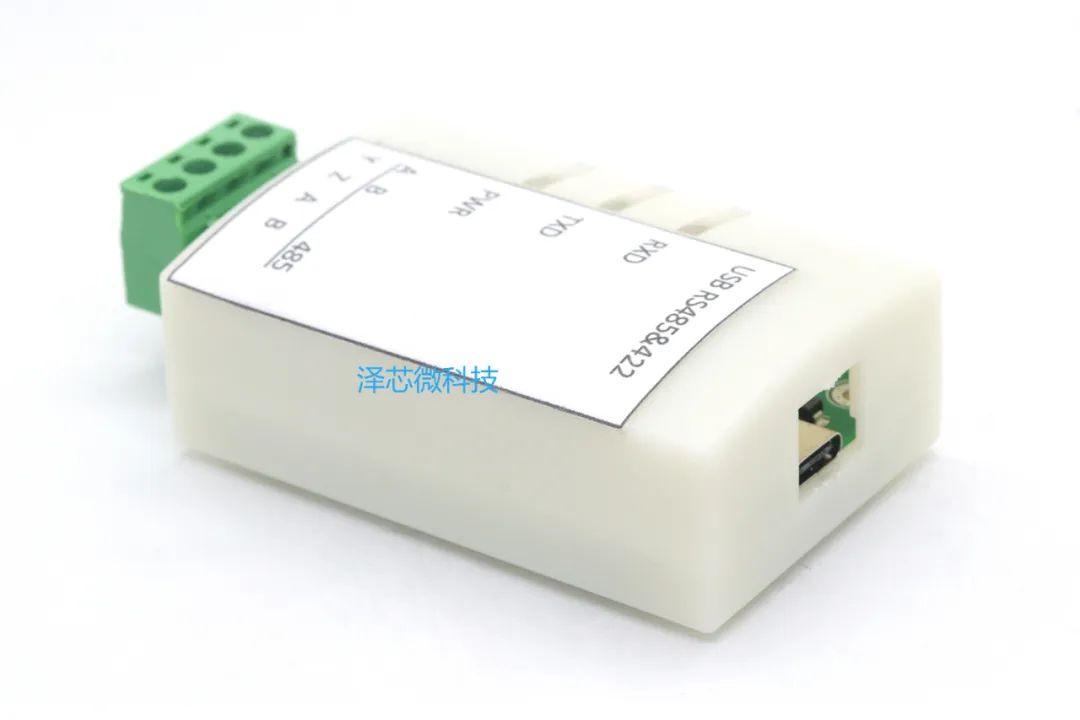

产品名称：USB转RS485&RS422二合一转换器

品质：工业级（可定制更高品质）

特性：

1. 1.USB口和串口均有ESD保护


2. 2.通信速率：300-2Mbps

3. 3.同时兼容RS-485和RS-422

4.


方案资料（感谢群友公众号：24C01硬件电子发布的资料）

设计大致如下所示，有两颗MX487作为485/422的收发芯片，USB转串口使用了一颗CH340G。

背面则是RS-485/RS-422和USB TYPE-C的防护器件。采用的是SMAJ6.5CA和USBLC6-2SC6。

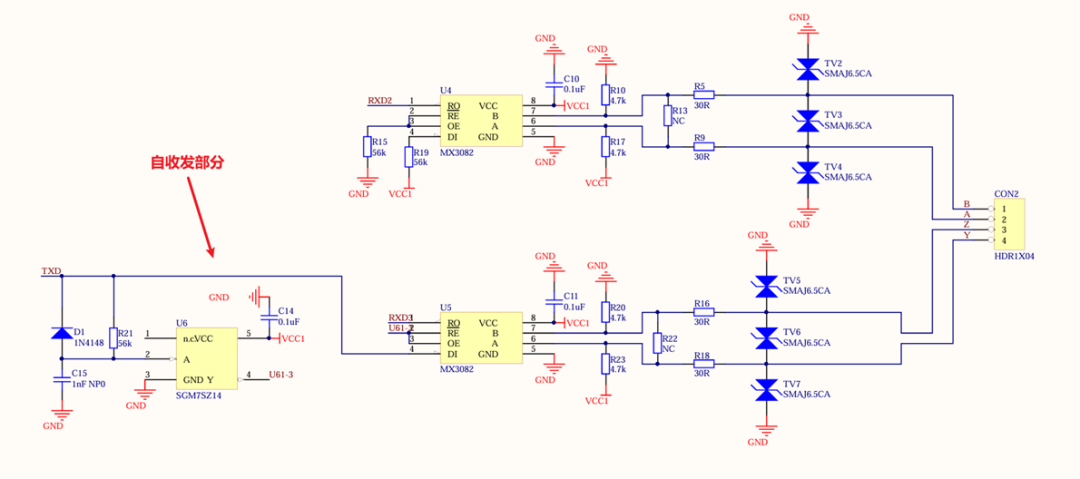

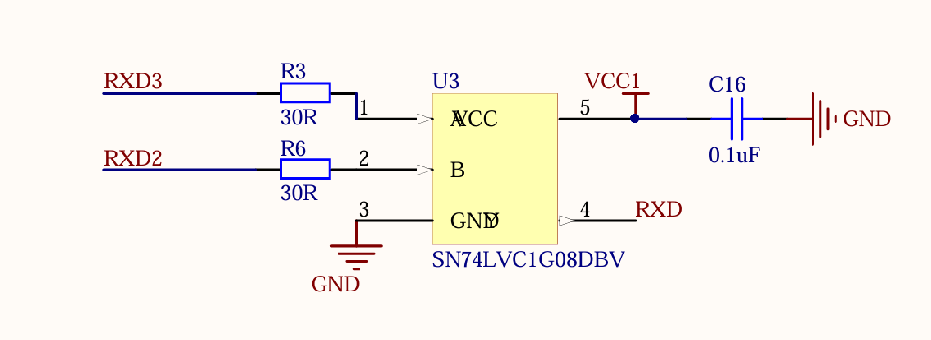

主要的自收发部分和RS-485/RS-422部分的电路如下所示，两个RS485的芯片,MX487EISA+的RO使用与门与到了一起，这样就实现了RS-422与RS-485的兼容（与门部分还有另外一个等效方案，如下图5即肖特基方案）：

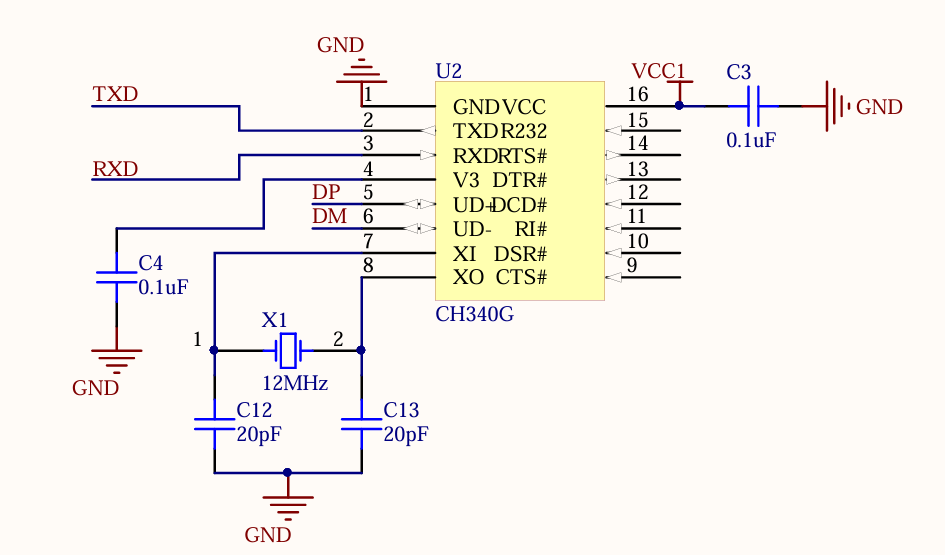

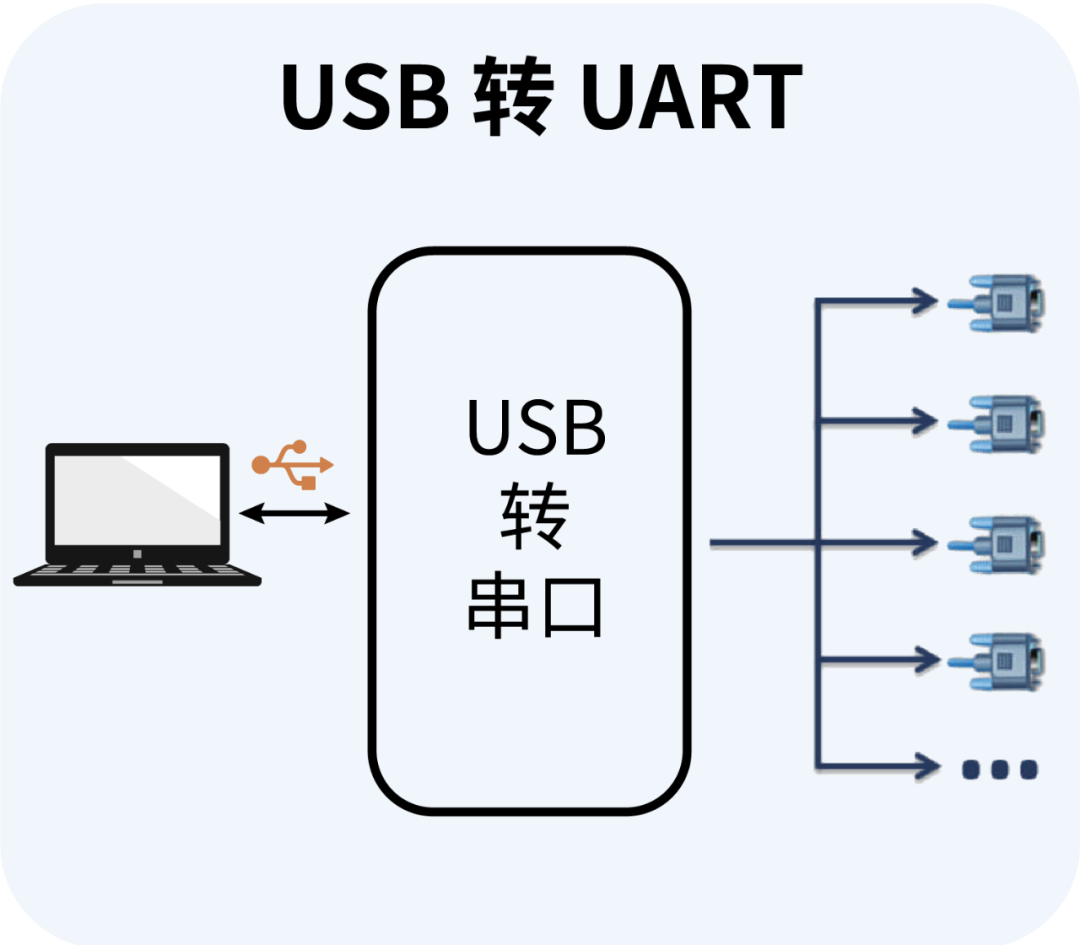

串口使用CH340G，这个芯片需要外置晶振12MHZ

指示灯部分电路如下所示，使用三极管间接控制LED灯。

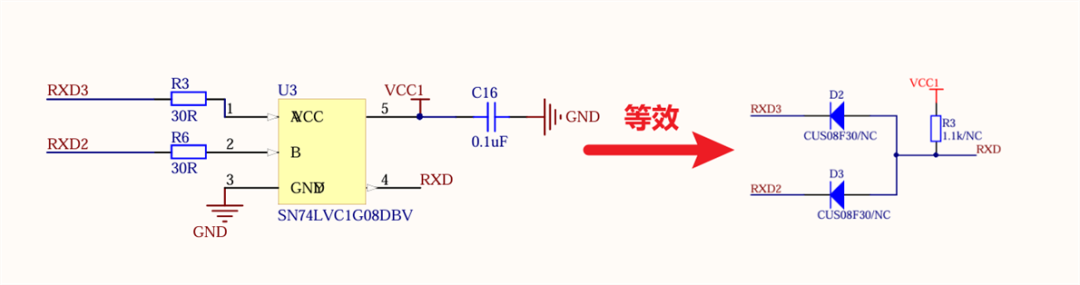

与门部分，也可以使用肖特基做，其中的一个使用的是肖特基搭建的双输入与门，也是蛮巧妙的。当RX3和RX2其中有一个为0时，RXD输出为0：

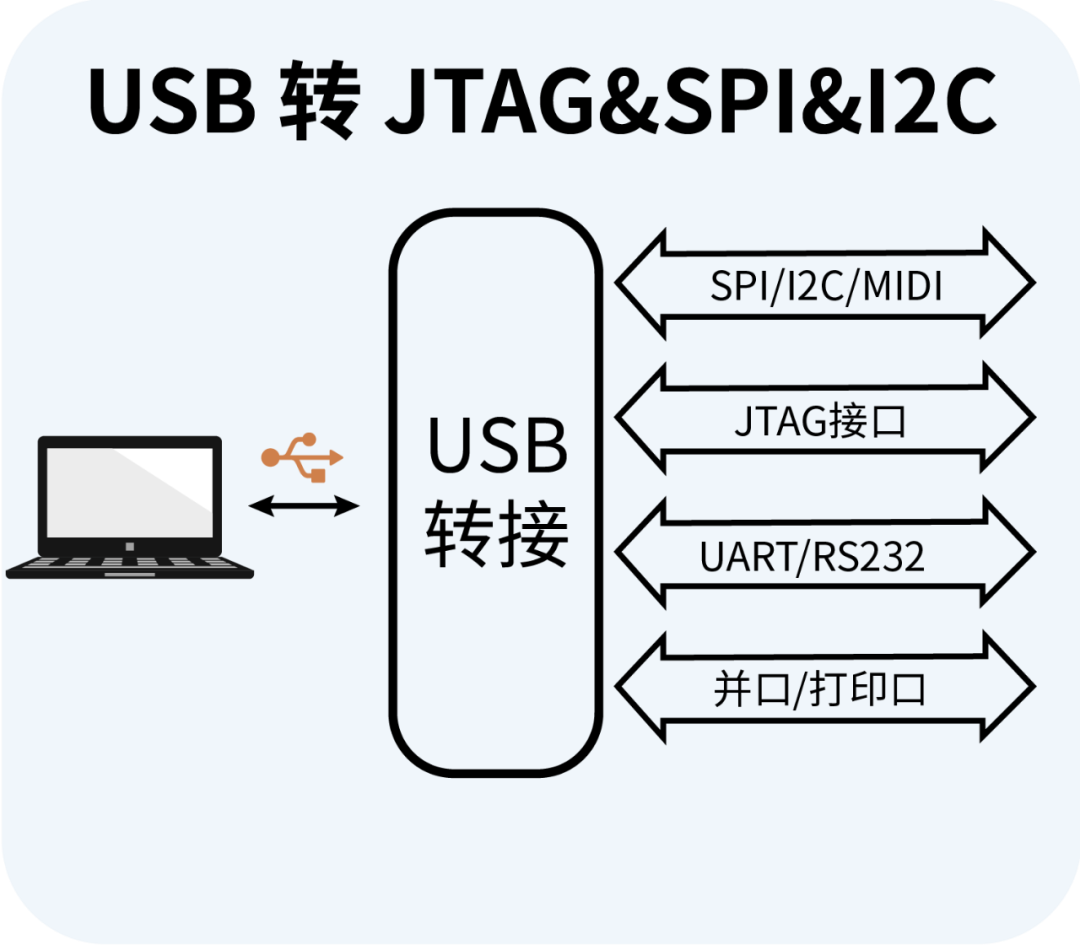

更多关于USB转串口方案和USB转RS485/RS422二合一转换器的产品信息，技术参数与应用，欢迎咨询我司，深圳市泽芯微科技有限公司，手机微信号：13798286228 ，也可以通过公司官方网站http://www.zexinwei.com.cn与我们取得联系。

关于TYPEC转RS-485/RS-422的技术、设备和应用场景，以下是一些关键信息(来自AI搜索结果，仅供参考)：

1.技术特点：

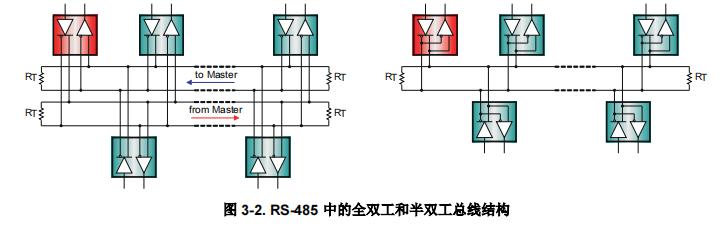

- RS485/RS422是一种全双工多点接口，支持多达256个节点的连接，适合长距离传输（可达1200米），并且支持多种传输协议，如Modbus、Profibus等，传输速率可达10 Mbps。

- TYPEC是一种新型连接技术，支持USB 3.1标准，传输速率高达10Gbps，支持双向传输，可以实现快速充电和数据传输。

2. 设备：

- 存在多种TYPEC转RS485的转换器，这些设备可以将TYPEC信号转换为RS485信号，使得可以通过TYPEC接口与RS485设备进行通信。

- 某些TYPEC转RS485模块可以通过手机的TYPEC接口提供隔离485调试功能，解决了传统调试设备中携带笔记本或空间限制问题带来的调试不便。

- 市面上有工业级的产品，如以下介绍 Type-c转485/422串口线工业级转换器，这些产品拥有指示灯，故障清晰可见，广泛应用于modem，条形码机，税控机，PDA，数控机床，工业机器、仪表等。

3. 应用场景：

- RS485可以用于大型工业自动化系统、智能家居系统、智能汽车系统、智能医疗系统等多种场景。

- TYPEC转RS485模块可以应用于移动终端如手机、平板电脑等设备，通过TYPEC接口与工业设备相连接，利用移动终端的无线网络和RS485功能实现云端与工业设备之间的RS485数据传输，提高工业设备RS485数据传输的实时性和便捷性。

综上所述，TYPEC转RS485技术结合了TYPEC的高速数据传输能力和RS485的多点、长距离通信特性，适用于多种工业和现代通信场景。
