AD9649是一款单芯片、单通道、14位、20/40/65/80 MSPS模数转换器(ADC)，采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。可替代RUNIC(润石)新出的RS1520。

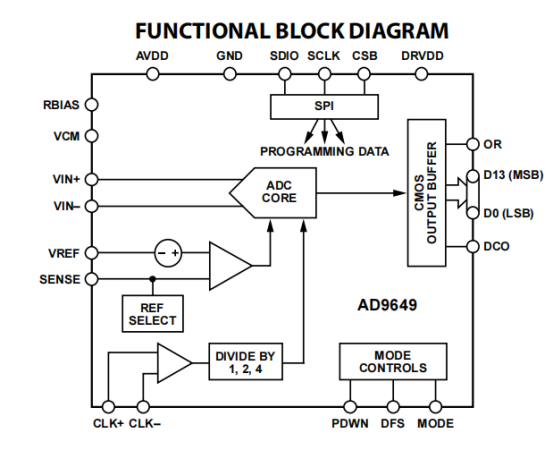

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个具有可选1、2或4分频比的差分时钟输入来控制所有内部转换周期。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序 。 支持1.8 V和3.3 V CMOS电平 。

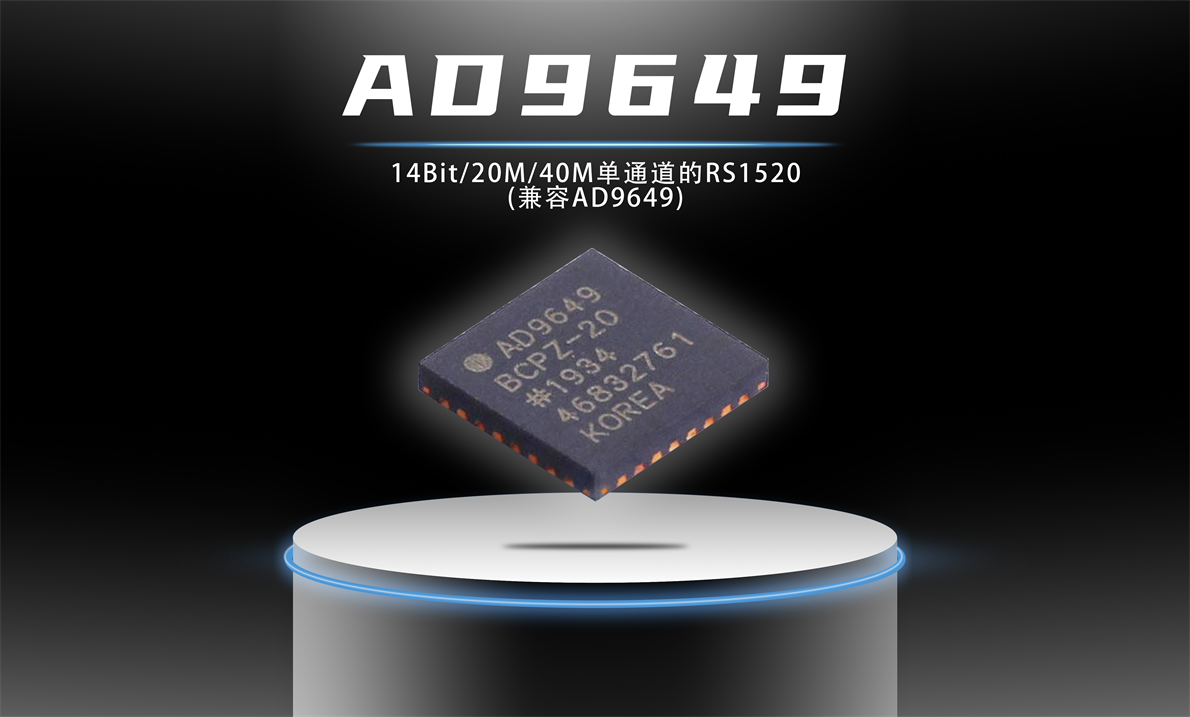

AD9649采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

优势和特点

l1.8 V 模拟电源供电

l1.8 V 至3.3 V输出电源

l信噪比(SNR)：74.3 dBFS（9.7 MHz输入）71.5 dBFS（200 MHz输入）

l无杂散动态范围(SFDR)：93 dBc（9.7 MHz输入）80 dBc（200 MHz输入）

l低功耗：45 mW (20 MSPS)87 mW (80 MSPS)

l差分输入、700 MHz带宽

l片内基准电压源和采样保持电路

l2 V 峰峰值差分模拟输入

l微分非线性(DNL)：±0.35 LSB

l串行端口控制选项偏移二进制、格雷码或二进制补码数据格式

主要应用

  通信、分集无线电系统、 多模式数字接收机GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA、 智能天线系统、电池供电仪表、手持式示波器、便携式医疗成像

、超声、雷达/LIDAR。

订购信息

技术手册：AD9649产品技术手册
