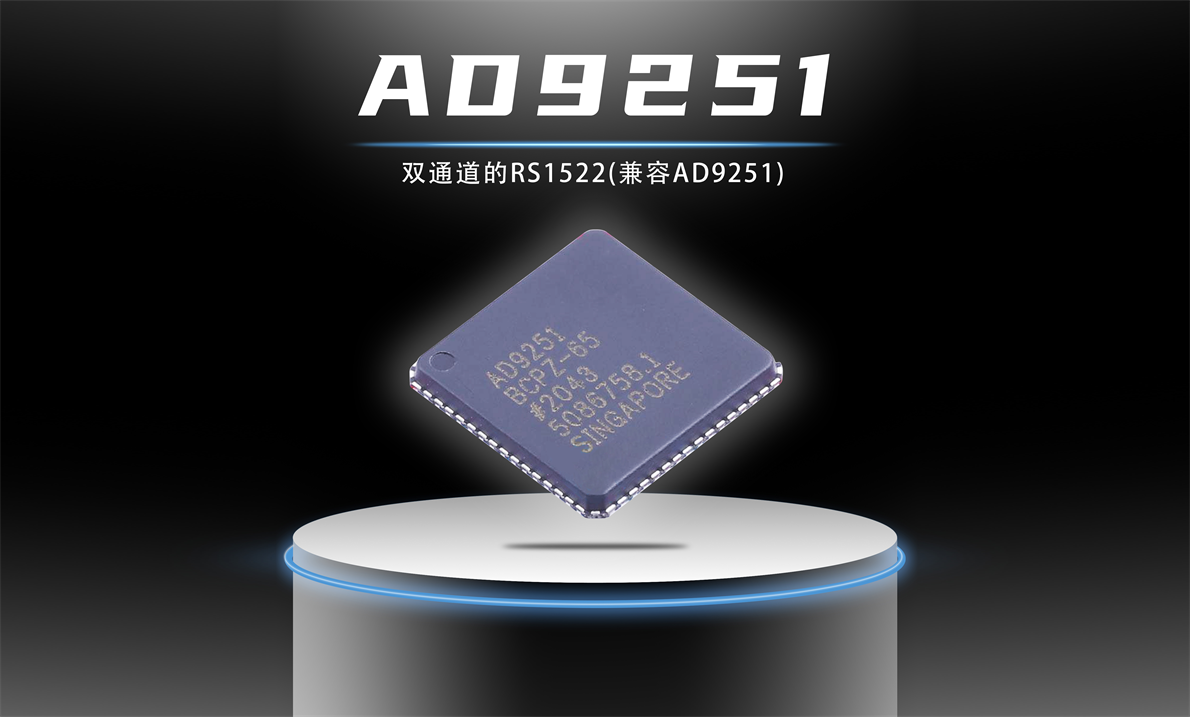

AD9251是一款单芯片、双通道、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器（ADC），采用1.8 V电源供电，内置高性能采样保持电路和片内基准电压源。可替代RUNIC(润石)新出的RS1522。

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

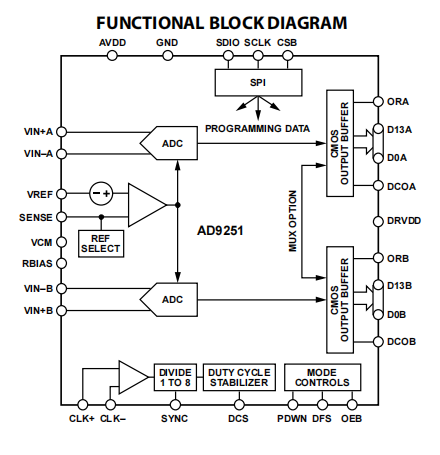

采用一个差分时钟输入来控制所有内部转换周期。可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。每个ADC通道均有一个数据输出时钟(DCO)，用来确保接收逻辑具有正确的锁存时序。该器件支持1.8 V和3.3 V两种CMOS电平，输出数据可以在单条输出总线上多路复用。

AD9251采用64引脚LFCSP封装，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。

产品聚焦

AD9251采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。 标准串行端口接口支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO/DATA时序和偏移调整、以及基准电压源模式等。 AD9251采用64引脚LFCSP封装，符合RoHS标准，与16位ADC AD9268、AD925814位ADCAD9231 12位ADC AD9204 和10位ADC AD9204引脚兼容，因此采样速率为20 MSPS至125 MSPS的10位和16位转换器可轻松实现升级。

特性

• 1.8 V模拟电源供电

• 1.8 V至3.3 V输出电源

• 信噪比（SNR）：

74.3 dBFS（9.7 MHz输入）

71.5 dBFS（200 MHz输入）

• 无杂散动态范围（SFDR）：

93 dBc（9.7 MHz输入）

80 dBc（200 MHz输入）

• 低功耗：

每个通道33 mW (20 MSPS)

每个通道73 mW (80 MSPS)

• 片内基准电压源和采样保持电路

• 片内基准电压源和采样保持电路

• DNL：±0.45 LSB

应用

• 通信

• 分集无线电系统

• 多模式数字接收器：GSM、EDGE、 W-CDMA、 LTE、 CDMA2000、WiMAX、TD-SCDMA

• I/Q解调系统

• 智能天线系统

• 电池供电仪表

• 手持式示波器

• 便携式医疗成像

• 超声

• 雷达/LIDAR

订购信息

技术手册：AD9251产品技术手册
