AD7689是8通道16位电荷再分配逐次逼近寄存器(SAR)模数转换器(ADC)，可使用单一电源VDD运行。可替代RUNIC(润石)新出的RS1438。

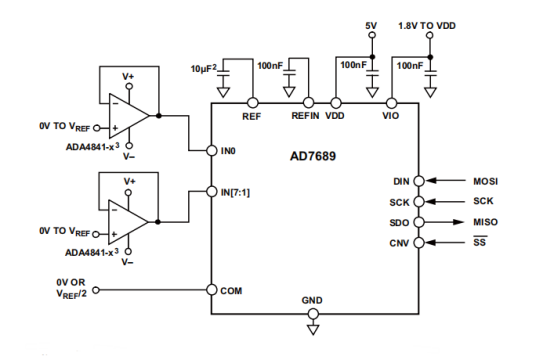

AD7689包含在多通道低功耗数据采集系统中使用时所需的所有组件，包括无失码的真正16位SARADC；8通道(AD7689)低串扰多路复用器，适用于将输入配置为单端（有或没有接地检测）、差分或双极；内部低漂移基准电压源（可选2.5V或4.096V）和缓冲器；温度传感器；可选单极滤波器；以及按顺序持续扫描各个通道时使用的的时序控制器。

AD7689使用简单串行端口接口(SPI)向配置寄存器中写入数据并接收转换结果。SPI接口使用单独的电源VIO，设置为主机逻辑电平。功耗随吞吐量缩放。

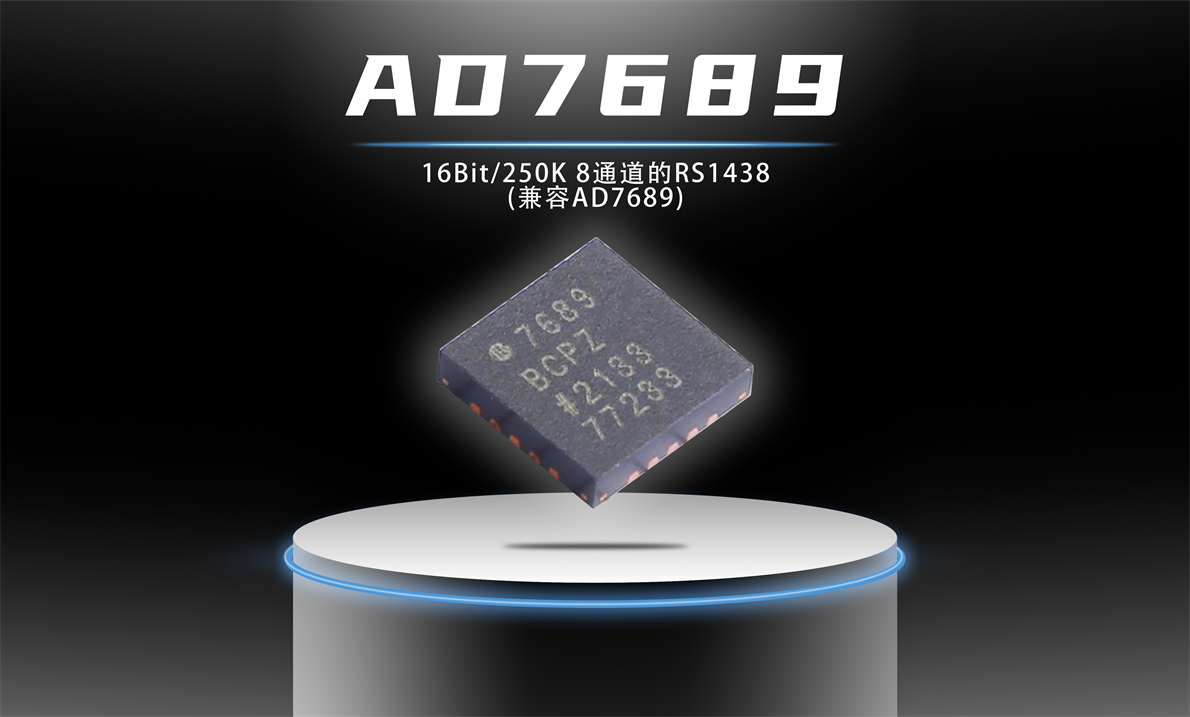

AD7689密封在微型20引脚引线框芯片尺寸级封装(LFCSP)和20引脚晶圆级芯片规模封装(WLCSP)内，可在−40°C至+85°C的温度范围内工作。AD7689包括一种扩展温度范围型号，可保证在+125°C的最高温度(TMAX)下运行。

AD7689特性：

l16 位分辨率，无失码

l具有可选输入的 4 通道 (AD7682)/8 通道 (AD7689) 多路复用器

l单极单端

l差分（GND 检测）

l伪双极

l吞吐量：250 kSPS

l积分非线性：±0.4 LSB（典型值），最大值为 ±1.5 LSB（±23 ppm 或 FSR）

l动态范围：93.8 dB

lSINAD：20 kHz 时为 92.5 dB

l总谐波失真：20 kHz 时为 −100 dB

    l模拟输入范围：0 V 至 V_REF，V_REF 高达 VDD

l多种基准电压源类型

o内部可选 2.5 V 或 4.096 V

o外部缓冲（高达 4.096 V）

o外部（高达 VDD）

l内部温度传感器 (TEMP)

l通道时序控制器、可选 1 极滤波器、忙碌指示器

l无流水线延迟，SAR 架构

l具有 1.8 V 至 5.5 V 逻辑接口，使用 2.3 V 至 5.5 V 单电源运行

l串行接口与 SPI、MICROWIRE、QSPI 和 DSP 兼容

l功耗

o2.5 V/200 kSPS 时为 3.5 mW

o5 V/250 kSPS 时为 12.5 mW

l待机电流：50 nA

l提供低成本等级

l20 引脚 4 mm × 4 mm LFCSP 封装

l20 引脚 2.4 mm × 2.4 mm WLCSP 封装

订购信息

技术手册：AD7689产品技术手册

更多关于AD7689的产品信息，技术参数与应用，欢迎咨询我司，深圳市泽芯微科技有限公司，手机微信号：13798286228 ，也可以通过公司官方网站http://www.zexinwei.com.cn与我们取得联系。
