HP6513T3A-50 是一款由 HYPWR(瀚昕微)生产的超高压、超低功耗线性稳压器(LD0)，适用于高可靠性要求的场景。

以下是其核心特性及参数:

基础参数

输入电压范围:4.75V~40V

输出电压:固定 5V

输出电流:典型值150mA，最高可达300mA(VIN=7V时)

静态电流:低至4.2μA(VIN=12V 时)

2.性能特点

高精度输出:输出电压精度士2%

低压降:压降电压600mV(I0UT=100mA时)

高纹波抑制:PSRR达60dB@100Hz

高可靠性:

8KV ESD防护

支持过流保护、过温保护

3.封装与包装

封装形式:SOT-89-3

包装方式:编带(2500个/圆盘)

4.应用场景

智能电表、汽车电子系统、电动自行车电源管理等高压、低功耗场景

5.设计建议

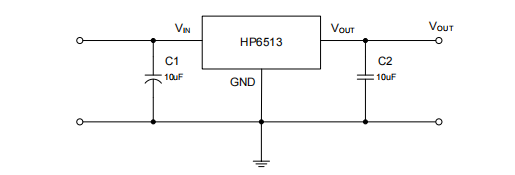

输入/输出端建议并联 10μF 电容以稳定电压，输入侧可串联 2Q 电阻抑制电压尖峰6该器件通过 BCD 工艺制造，兼具高速响应和低功耗特性，适合需要宽输入电压范围和高稳定性的工业及消费电子设计。

更多详细数据可下载PDF文件：HP6513T3A-50 数据手册

HP6513T3A-50与78L05的较为兼容性及要点如下：

一、脚位兼容性

封装一致：两者均采用SOT-89-3，引脚排列完全兼容，可直接替代

二、性能对比

三、替代优势

更宽输入范围:支持低至4.75V的输入电压(78L05需>7V)，适用于电池供电等低压场景。

更高输出能力:峰值电流达 300mA，满足更高负载需求。

超低功耗:静态电流仅 4.2μA，显著降低待机功耗。

可靠性增强:集成ESD 和多重保护功能，提升系统稳定性。

四、设计注意事项

输入电容:建议输入端并联 10μF 电容以抑制电压波动，输入侧串联2Q 电阻可减少尖峰干扰。

散热设计:S0T-89封装需确保散热良好，避免高温影响性能(尤其高负载场景)。

成本考量:HP6513T3A-50批量单价约0.2X-0.3X，适合对性能有要求的项目1。

综上，HP6513T3A-50 在兼容 78L05 脚位的基础上，全面提升了电压适应性、输出能力和可靠性，是低功耗、高稳定性场景的理想替代方案.
