ADA4530-1是一款FA级(10-15A)输入偏置电流运算放大器，适合用作静电计，同时集成了保护环缓冲器。其工作电压范围是4.5V至16V，可采用常规5V和10V单电源以及±2.5V和±5V双电源系统供电。该器件提供超低输入偏置电流，并且在25℃C和125℃℃下对输入偏置电流进行过生产测试，以确保器件达到用户系统的性能目标。集成式保护环缓冲器用于隔离输入引脚以防受到印刷电路板(PCB)漏电流的影响，而且能减少电路板元件数，简化系统设计。ADA4530-1采用工业标准8引脚SOIC表贴封装，独特的引脚排列经过优化，可防止敏感输入引脚、电源和输出引脚之间的信号耦合，同时简化保护环走线的布线。ADA4530-1还具有低失调电压、低失调漂移、低电压噪声和电流噪声特性，适合要求极低漏电流的应用。

Ø低输入偏置电流

l最大值：±20 fA（TA = 25°C，在产品测试中保证）

l±20 fA maximum at −40°C < TA < +85°C

l最大值：±250 fA（−40°C < TA < +125°C，在产品测试中保证）

Ø低失调电压： 最大值：50 μV（在额定CMRR范围内）

Ø失调漂移： 0.13 μV/°C（典型值），0.5 μV/°C（最大值）

Ø集成防护缓冲区具有100 μV最大失调

Ø低噪声： 14 nV/√Hz (10 kHz)

Ø宽带宽： 2 MHz单位增益交越

Ø电源电压： 4.5 V至16 V（±2.25 V至±8 V）

Ø工作温度： -40℃至+125℃

应用

       ADA4530-1 是一款静电计级的单路运算放大器，具有飞安级(10−15)的输入偏置电流 (IB)和超低的失调电压。该器件具有超低输入偏置电流，并且在25°C和125°C的温度下对这些输入偏置电流进行生产测试，以确保器件达到系统应用的性能目标。图1和图2显示该器件的输入偏置电流随温度和输入共模电压变化的出色性能。

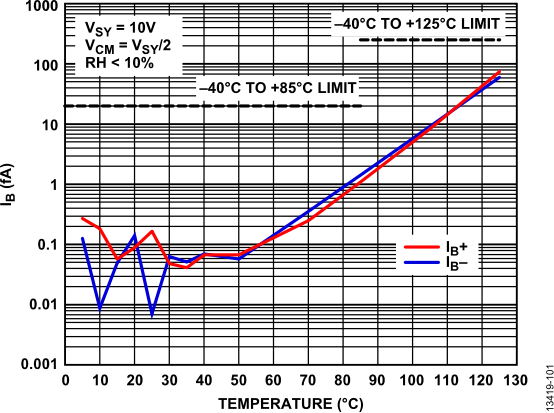

图1. 输入偏置电流 (IB) 与温度的关系

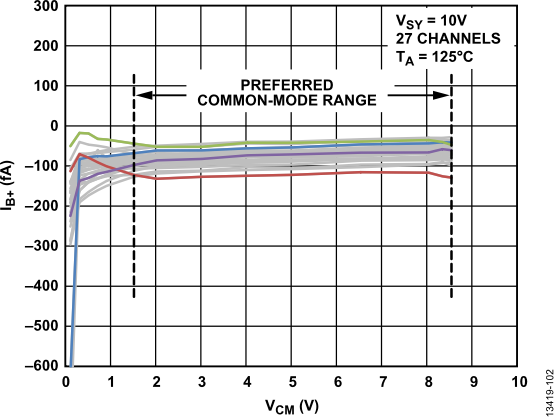

图2. 同相输入偏置电流 (IB+)与共模电压 (VCM)

        ADA4530-1工作在−40°C至+125°C的工业温度范围内，采用8引脚SOIC封装。它适合要求极低输入偏置电流和低输入失调电压的应用，如用于各种电流输出传感器(光电二极管、光电倍增管)的前置放大器、质谱分析、色谱分析以及用于化学传感器的高阻抗缓冲。

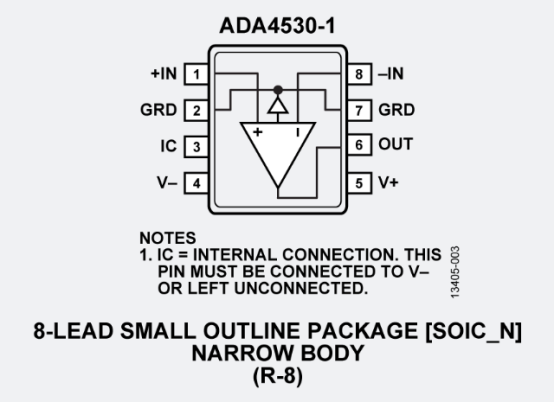

        ADA4530-1具有独特的引脚排列。输入和电源引脚分别放置在封装的两侧以避免泄漏。为了方便用户进行设计，ADA4530-1集成了保护环缓冲器。保护环缓冲器可驱动输入引脚周围的保护环，从而将印刷电路板(PCB)设计中的输入引脚泄漏降至最低，并最大程度减少电路板上的器件数量。此外，还将保护环缓冲器输出引脚放置在输入引脚旁边，使得保护环的布线更加方便。有关保护环以及保护环技术的物理实现的更多信息，请参见ADA4530-1数据手册。

数据手册：  ADA4530-1 产品数据手册
