共模半导体：GM1203——6.5V、3A/4A 高精度低噪声 LDO

2025-12-04

GM1203 是一款低噪声、低压差线性稳压器 (LDO)，可提供 3A 和 4A 输出电流，最大压降分别为 210mV 和 250mV。该器件提供两种输出电压范围。GM1203A 的输出电压可在 0.5V 至 3.65V 范围内以 50mV 的分辨率通过引脚进行编程，也可通过外部电阻分压器在 0.5V 至 5.5V 范围内进行调节。GM1203B 的输出电压可在 0.8V 至 3.95V 范围内以 50mV 的分辨率通过引脚进行编程，也可通过外部电阻分压器在 0.8V 至 5.5V 范围内进行调节。

GM1203 集低噪声、高 PSRR 和高输出电流能力等特性于一体，非常适合为高速通信、视频、医疗或测试和测量应用等噪声敏感型组件供电。GM1203 高性能的输出品质，可抑制电源产生的相位噪声和时钟抖动，因此它非常适合为高性能串行器和解串器 (SerDes)、模数转换器 (ADC)、数模转换器(DAC) 和射频组件供电。该器件具备快速负载瞬态响应的性能和大于 5V 的输出能力，尤其适合射频放大器使用。

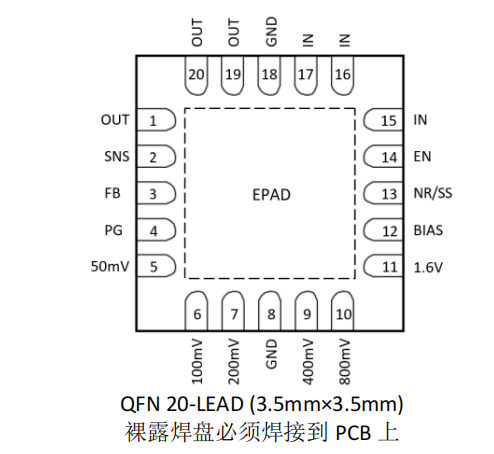

GM1203 采用 20 脚 3.5mm×3.5mm QFN 和 5mm×5mm QFN 封装，结温范围为 TJ=-40°C to +125°C 和 TJ=-55°C to +125°C。

GM1203 可替代TI的TPS7A8400ARGRT , TPS7A8400RGRR ,TPS7A8400ARGRR ,TPS7A8400RGRT，TPS7A5201RPSR等。

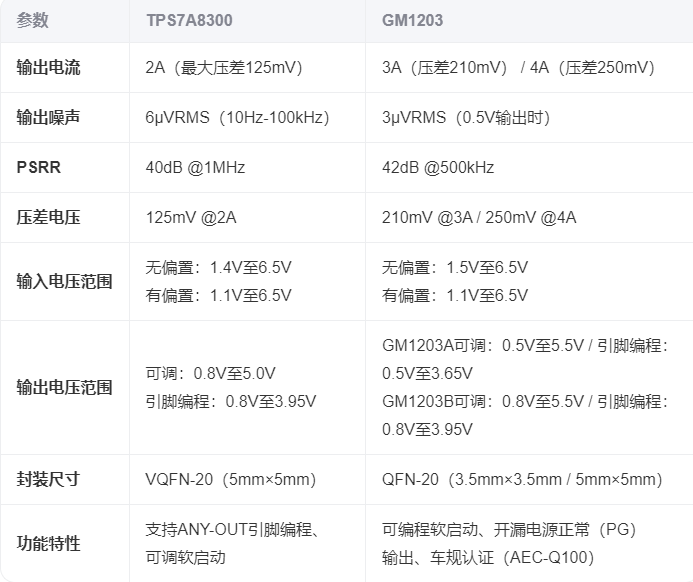

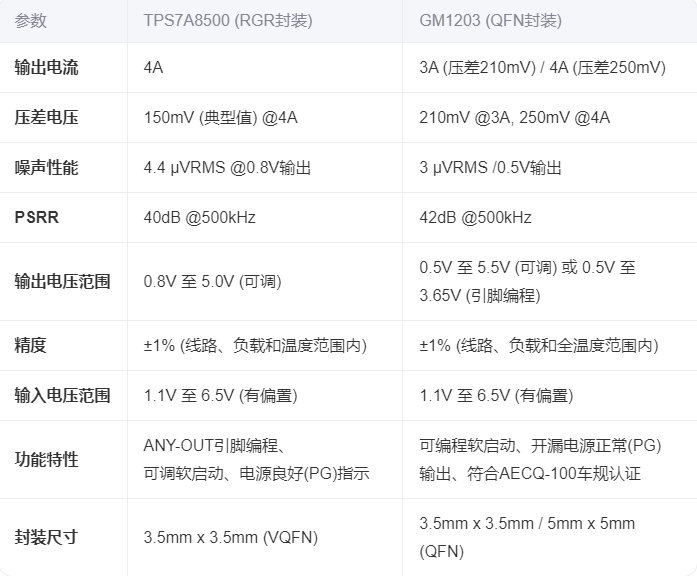

部分竞品参数对比

产品特性

低压差：3A 电流时为 210mV（最大值）

低压差：4A 电流时为 250mV（最大值）

线路、负载和全温度范围内的精度为±1%

输出电压噪声：3µVRMS/0.5VOUT

输入电压范围：

–无偏置：1.5V 至 6.5V

–有偏置：1.1V 至 6.5V

GM1203A 输出电压范围：

–可调节工作电压范围：0.5V 至 5.5V

–管脚调节工作电压范围：0.5V 至 3.65V

GM1203B 输出电压范围：

–可调节工作电压范围：0.8V 至 5.5V

–管脚调节工作电压范围：0.8V 至 3.95V

电源纹波抑制：42dB/500kHz

符合 AECQ-100 车规认证

典型应用

远程无线电单元、有源天线系统 mMIMO、超声波扫描仪、现场仪表、传感器、成像和雷达

工作原理

GM1203 采用 1.1V 至 6.5V 的单电源输入工作，能够向输出提供 3A 和 4A 电流。该器件具有高 PSRR 和低噪声特性，应用时可以提供干净的电源。该器件包括一个低噪声基准电压源和误差放大器，以降低器件噪声。NR/SS 电容滤除来自基准电压源的噪声，前馈电容滤除误差放大器的噪声。GM1203 的高电源抑制比（PSRR）最大限度地减少了输入电源噪声与输出的耦合。
