非稳压DCDC隔离电源典型解决方案

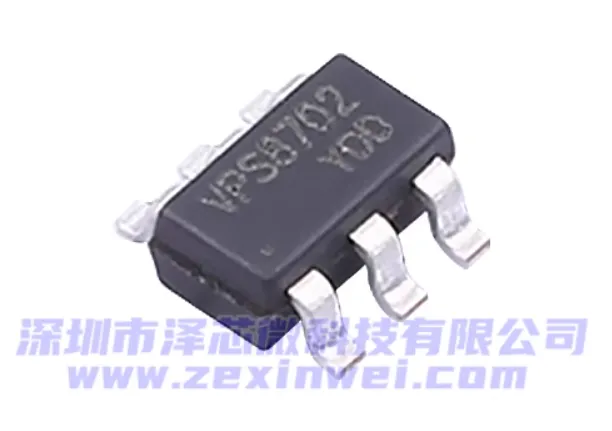

  VPS8702是一款专门为小体积、低待机功耗的微功率隔离电源而设计的变压器驱动器，其外围只需匹配简单的输入输出滤波电容、隔离变压器和整流电路，即可实现3~6V输入电压、多种输出电压、输出功率高达3W的隔离电源。VPS8702内部集成两个N沟道功率MOSFET和两个P沟道功率MOSFET，并组成桥式连接方式。芯片内部集成振荡器提供一对高精度互补信号，能有效确保两路功率MOSFET驱动的高度对称性，避免电路在工作过程发生偏磁。 内部集成多种保护方式。内部设计有高精度的死区控制电路确保在各种工作条件下不出现共通现象；集成了过流检测保护和过温保护，避免在开关电源输出短路等异常情况下损坏器件。

特性：
1.拓扑结构： 推挽拓扑结构DCDC隔离型开关电源集成控制器
2.集成NMOS &PMOS管：0.5A/0.13Ω  & 0.5A/0.25Ω
3.输入电压范围：3-6V
4.最大输出功率：3W
5.使能关断：低电平有效关断
6.开关频率：340KHZ
7.保护功能：输入过压保护、持续短路保护、过温保护、自恢复

8.工作温度：-40°C~125°C

主要应用：
1.CAN\RS-485\RS-232\SPI\2C等低功耗隔离电源
2.过程控制
3.精密仪器\医疗仪器
4.分布式电源\无线电电源\电信电源
5.低噪声隔离式USB电源
6.低噪声灯丝电源
7.IGBT栅极驱动电源

方案简介：

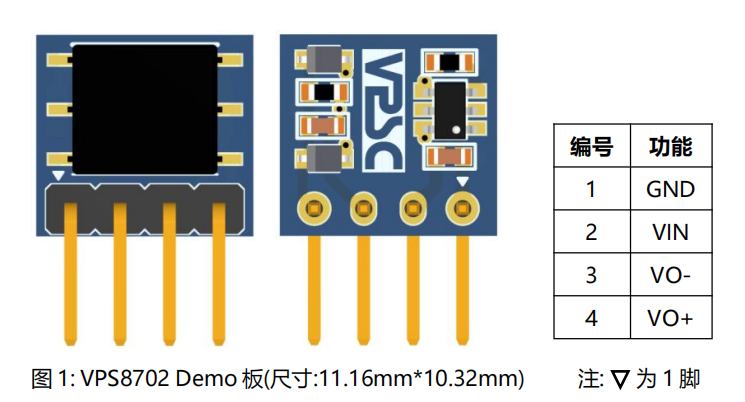

      本方案由 VPS8702 和桥式变压器 VPT87BB-01A 组合，结合必要 的整流二极管 以及阻容元件 实现 5V ± 10%输入，5V/200mA 输出的隔离非稳压电源。原副边隔离耐压不小于1500VDC*，可长期短路保护并自恢复。主要应用于电路板上分布式电源系统中需要产生一组与输入隔离以达到安全和（或）抗干扰的场合。

*注：变压器能满足 1.5KV 隔离要求，DEMO 板仅供性能测试使用，因 PIN 脚焊盘间距不足，实际使用建议增加 PIN 脚焊盘的爬电距离，建议预留 2mm以上。

关键词：输入：4.5V-5.5V，输出 5V/1W，隔离电压：1500VDC，反馈方式：开环

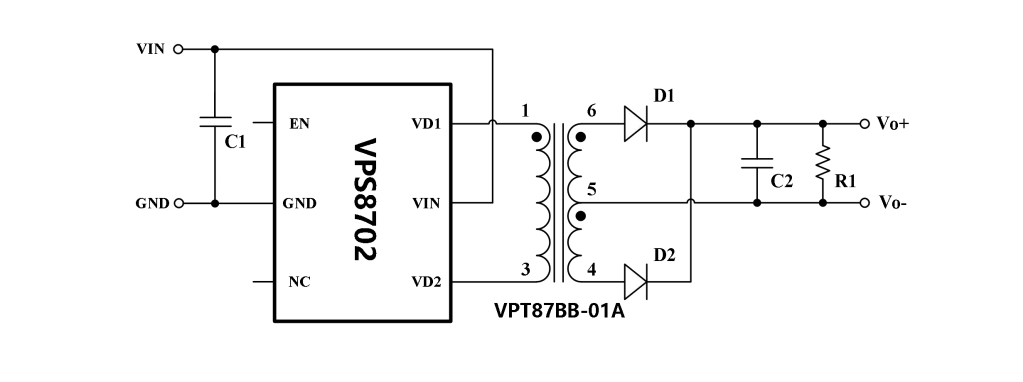

原理图

物料清单

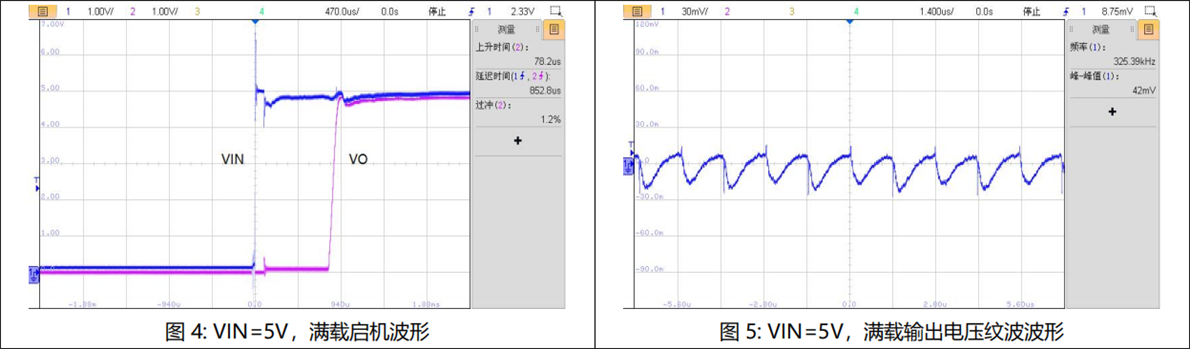

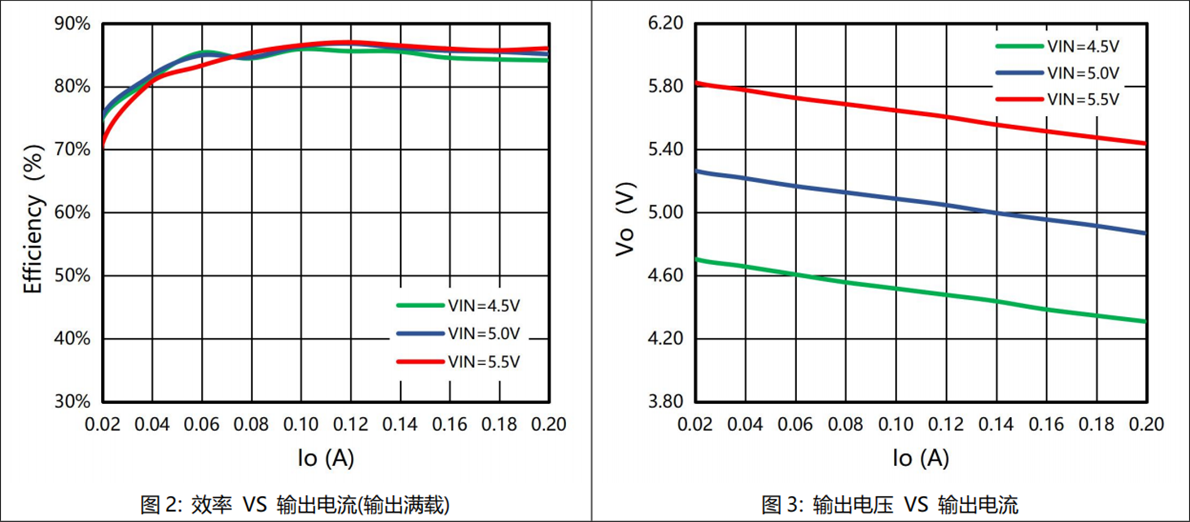

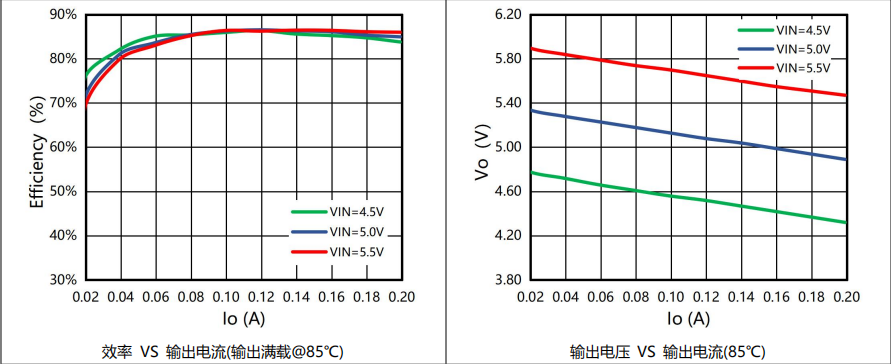

总体性能一览表

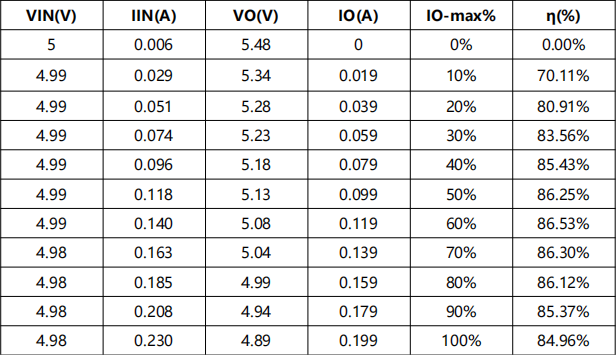

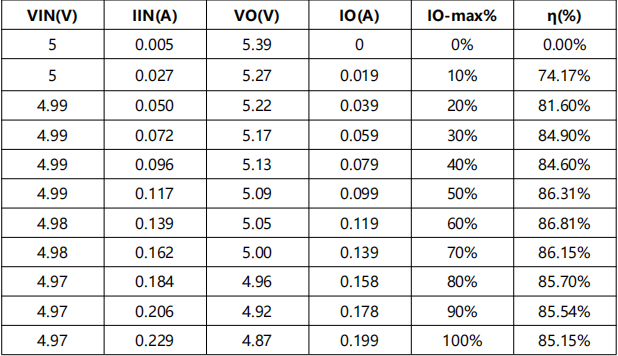

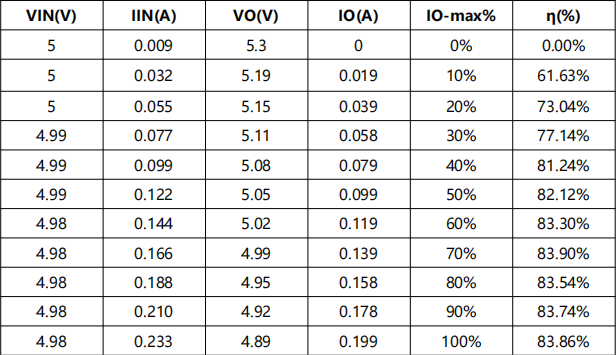

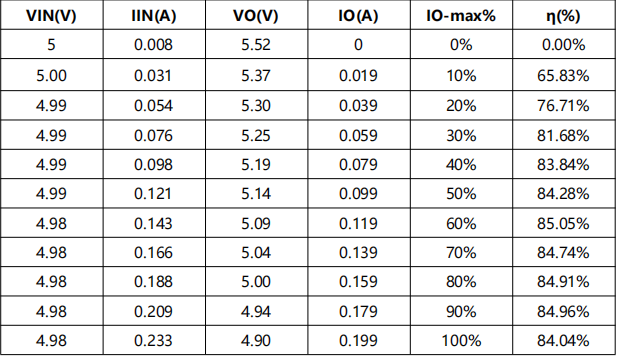

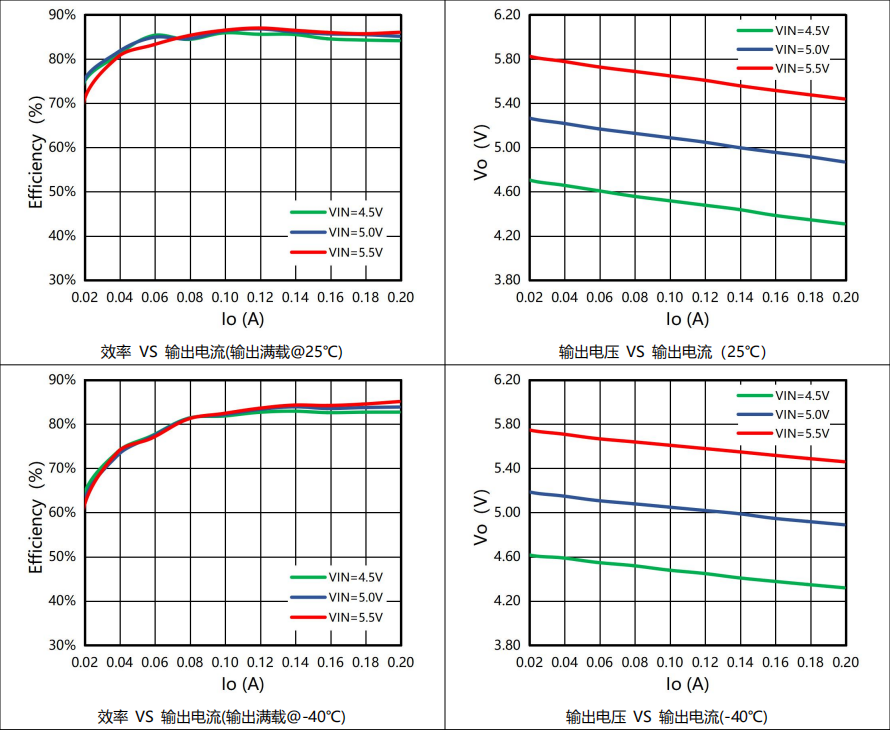

性能参数指标
