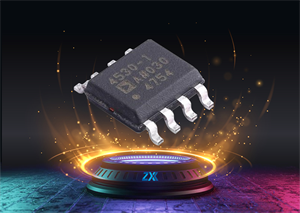

ADA4530-1——微微安输入偏置电流静电计放大器

ADA4530-1是一款FA级(10-15A)输入偏置电流运算放大器，适合用作静电计，同时集成了保护环缓冲器。其工作电压范围是4.5V至16V，可采用常规5V和10V单电源以及±2.5V和±5V双电源系统供电。该器件提供超低输入偏置电流，并且在25℃C和125℃℃下对输入偏置电流进行过生产测试，以确保器件达到用户系统的性能目标。集成式保护环缓冲器用于隔离输入引脚以防受到印刷电路板(PCB)漏电流的影响，而且能减少电路板元件数，简化系统设计。ADA4530-1采用工业标准8引脚SOIC表贴封装，独特的引脚排列经过优化，可防止敏感输入引脚、电源和输出引脚之间的信号耦合，同时简化保护环走线的布线。ADA4530-1还具有低失调电压、低失调漂移、低电压噪声和电流噪声特性，适合要求极低漏电流的应用。Ø低输入偏置电流l最大值：±20 fA（TA = 25°C，在产品测试中保证）l±20 fA maximum at −40°C < TA < +85°Cl最大值：±250 fA（−40°C < TA < +125°C，在产品测试中保证）Ø低失调电压：最大值：50 μV（在额定CMRR范围内）Ø失调漂移： 0.13 μV/°C（典型值），0.5 μV/°C（最大值）Ø集成防护缓冲区具有100 μV最大失调Ø低噪声： 14 nV/√Hz (10 kHz)Ø宽带宽： 2 MHz单位增益交越Ø电源电压： 4.5 V至16 V（±2.25 V至±8 V）Ø工作温度： -40℃至+125℃ 应用 ADA4530-1 是一款静电计级的单路运算放大器，具有飞安级(10−15)的输入偏置电流 (IB)和超低的失调电压。该器件具有超低输入偏置电流，并且在25°C和125°C的温度下对这些输入偏置电流进行生产测试，以确保器件达到系统应用的性能目标。图1和图2显示该器件的输入偏置电流随温度和输入共模电压变化的出色性能。图1. 输入偏置电流 (IB) 与温度的关系图2. 同相输入偏置电流 (IB+)与共模电压 (VCM) ADA4530-1工作在−40°C至+125°C的工业温度范围内，采用8引脚SOIC封装。它适合要求极低输入偏置电流和低输入失调电压的应用，如用于各种电流输出传感器(光电二极管、光电倍增管)的前置放大器、质谱分析、色谱分析以及用于化学传感器的高阻抗缓冲。 ADA4530-1具有独特的引脚排列。输入和电源引脚分别放置在封装的两侧以避免泄漏。为了方便用户进行设计，ADA4530-1集成了保护环缓冲器。保护环缓冲器可驱动输入引脚周围的保护环，从而将印刷电路板(PCB)设计中的输入引脚泄漏降至最低，并最大程度减少电路板上的器件数量。此外，还将保护环缓冲器输出引脚放置在输入引脚旁边，使得保护环的布线更加方便。有关保护环以及保护环技术的物理实现的更多信息，请参见ADA4530-1数据手册。数据手册： ADA4530-1 产品数据手册

2025-06-16

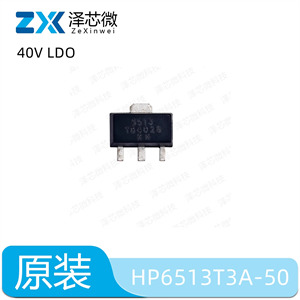

HP6513T3A-50——40V LDO 输出5V 超低功耗4.2μA 可替代 78L05

HP6513T3A-50 是一款由 HYPWR(瀚昕微)生产的超高压、超低功耗线性稳压器(LD0)，适用于高可靠性要求的场景。以下是其核心特性及参数:基础参数输入电压范围:4.75V~40V输出电压:固定 5V输出电流:典型值150mA，最高可达300mA(VIN=7V时)静态电流:低至4.2μA(VIN=12V 时)2.性能特点高精度输出:输出电压精度士2%低压降:压降电压600mV(I0UT=100mA时)高纹波抑制:PSRR达60dB@100Hz高可靠性:8KV ESD防护支持过流保护、过温保护3.封装与包装封装形式:SOT-89-3包装方式:编带(2500个/圆盘)4.应用场景智能电表、汽车电子系统、电动自行车电源管理等高压、低功耗场景5.设计建议输入/输出端建议并联 10μF 电容以稳定电压，输入侧可串联 2Q 电阻抑制电压尖峰6该器件通过 BCD 工艺制造，兼具高速响应和低功耗特性，适合需要宽输入电压范围和高稳定性的工业及消费电子设计。更多详细数据可下载PDF文件：HP6513T3A-50 数据手册HP6513T3A-50与78L05的较为兼容性及要点如下：一、脚位兼容性封装一致：两者均采用SOT-89-3，引脚排列完全兼容，可直接替代二、性能对比参考HP6513T3A-5078L05系列输入电压范围4.75V~40V7V~35V（典型）输出电流150mA（典型）300mA（峰值）100mA（典型）静态电流4.2μA（VIN=12V）~5mA（典型）保护功能8KV ESD防护、过流/过温保护无内置保护三、替代优势更宽输入范围:支持低至4.75V的输入电压(78L05需>7V)，适用于电池供电等低压场景。更高输出能力:峰值电流达 300mA，满足更高负载需求。超低功耗:静态电流仅 4.2μA，显著降低待机功耗。可靠性增强:集成ESD 和多重保护功能，提升系统稳定性。四、设计注意事项输入电容:建议输入端并联 10μF 电容以抑制电压波动，输入侧串联2Q 电阻可减少尖峰干扰。散热设计:S0T-89封装需确保散热良好，避免高温影响性能(尤其高负载场景)。成本考量:HP6513T3A-50批量单价约0.2X-0.3X，适合对性能有要求的项目1。综上，HP6513T3A-50 在兼容 78L05 脚位的基础上，全面提升了电压适应性、输出能力和可靠性，是低功耗、高稳定性场景的理想替代方案.

2025-04-11
